熱設計や材料開発、熱特性評価の現場で頻繁に登場する「熱抵抗」。

言葉の本質や具体的な計算方法、そして「熱伝導率」との違いについて、基礎から整理して解説します。ブログの解説記事や知識のアップデートにぜひお役立てください。

1. 熱抵抗とは？（基本概念）

熱抵抗とは、一言で言えば「熱の伝わりづらさ」を表す指標です。
電気回路における「電気抵抗（電流の流しにくさ）」の熱バージョンと考えると非常に理解しやすくなります。

• 熱抵抗が大きい： 熱が伝わりにくい（断熱性能が高い）
• 熱抵抗が小さい： 熱が伝わりやすい（放熱性能が高い）

物質に熱が流れるとき、必ずその流れを妨げる抵抗が存在します。この抵抗の大きさを定量的に表したものが熱抵抗です。

2. 熱抵抗の計算式と単位

熱抵抗は、対象とする物質の寸法（厚さ・面積）と、物質固有の物性値である「熱伝導率」によって決まります。

物質全体の熱抵抗 R

物質の厚さを D、熱伝導率を λ、熱が通過する面積（伝熱面積）を A とすると、熱抵抗 R は以下の式で定義されます。

• D ： 試料の厚さ (m)
• λ ： 熱伝導率 (W/(m・K))
• A ： 伝熱面積 (m²)
• R ： 熱抵抗 (K/W または ℃/W)

この式から分かるように、「厚さ D が厚くなるほど」、また「熱伝導率 λ が小さくなるほど」、熱抵抗 R は大きくなります。

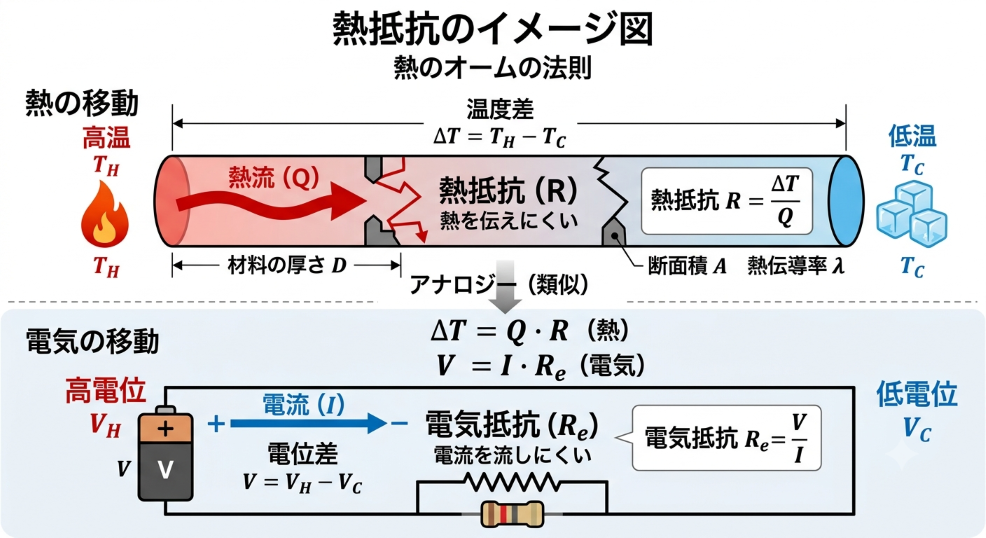

3. 電気抵抗との比較（オームの法則のアナロジー）

熱の移動は、電気回路における電流の流れと全く同じ対応関係（アナロジー）で説明が可能です。熱伝導における関係式は「熱のオームの法則」とも呼ばれます。

温度差を ΔT、流れる熱量を Q とすると、以下の関係が成り立ちます。

電気回路のオームの法則（V = I · R_e）と比較すると、各パラメータの対応は次の通りです。

回路が直列に繋がっているか、並列に繋がっているかによる合成抵抗の計算方法も、電気回路と全く同じように計算することができます。

4. 熱伝導率との違い

混同しやすい「熱伝導率」と「熱抵抗」の違いは、「物質固有の値か、形状を含んだ値か」にあります。

• 熱伝導率（λ）： 物質そのものが持つ「熱の伝えやすさ」という固有の物性値。形や大きさには依存しません。
• 熱抵抗（R）： 熱伝導率に加えて、その物質の「厚さ D」や「面積 A」という形状（サイズ）を考慮した値。

5. 実務における重要性と応用例

熱抵抗の概念は、以下のような製品設計や材料評価の現場で極めて重要です。

• 放熱設計（エレクトロニクス）： CPUなどの半導体素子から発生した熱をヒートシンクへ効率よく逃がすため、接触面に使用するTIM（熱界面材料）の熱抵抗をいかに下げるかがカギとなります。
• 断熱設計（建築・自動車）： 住宅の壁や自動車の断熱材では、外部からの熱浸入を防ぐために、意図的に熱抵抗（熱貫流抵抗）の高い材料や構造が選定されます。

まとめ

熱抵抗は、形状やサイズを含めた「実際の熱の逃げにくさ・伝わりにくさ」を評価するための実用的な指標です。

熱伝導率 λ や厚さ D との関係、そして電気回路との類似性を頭に入れておくことで、熱移動のシミュレーションや測定データの解釈がよりスムーズになります。
