ASTM D5470に基づくTIMの接触熱抵抗と熱伝導率測定
― 厚み依存プロットによる実務的評価手法 ―
はじめに
電子機器の高性能化に伴い、TIM（Thermal Interface Material）の熱特性評価はますます重要になっています。
特に、実装状態に近い条件での「接触熱抵抗」と「熱伝導率」を分離して評価することは、設計・材料開発の両面で極めて重要です。
本記事では、ASTM D5470に規定されている評価手法の中でも、試料厚みを変化させた熱抵抗測定（厚みスイープ法）を用いた実務的な解析方法について解説します。
※ASTM D5470に限らず実施可能な評価手法です。
測定原理
ASTM D5470では、試料を上下の金属ブロックで挟み、定常状態で熱流を与え、温度勾配から熱抵抗を算出します。
R_total = R_contact + R_bulk R_bulk = t / λ R_total = R_contact + t / λ

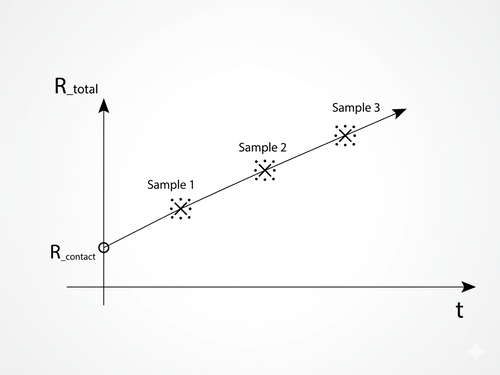

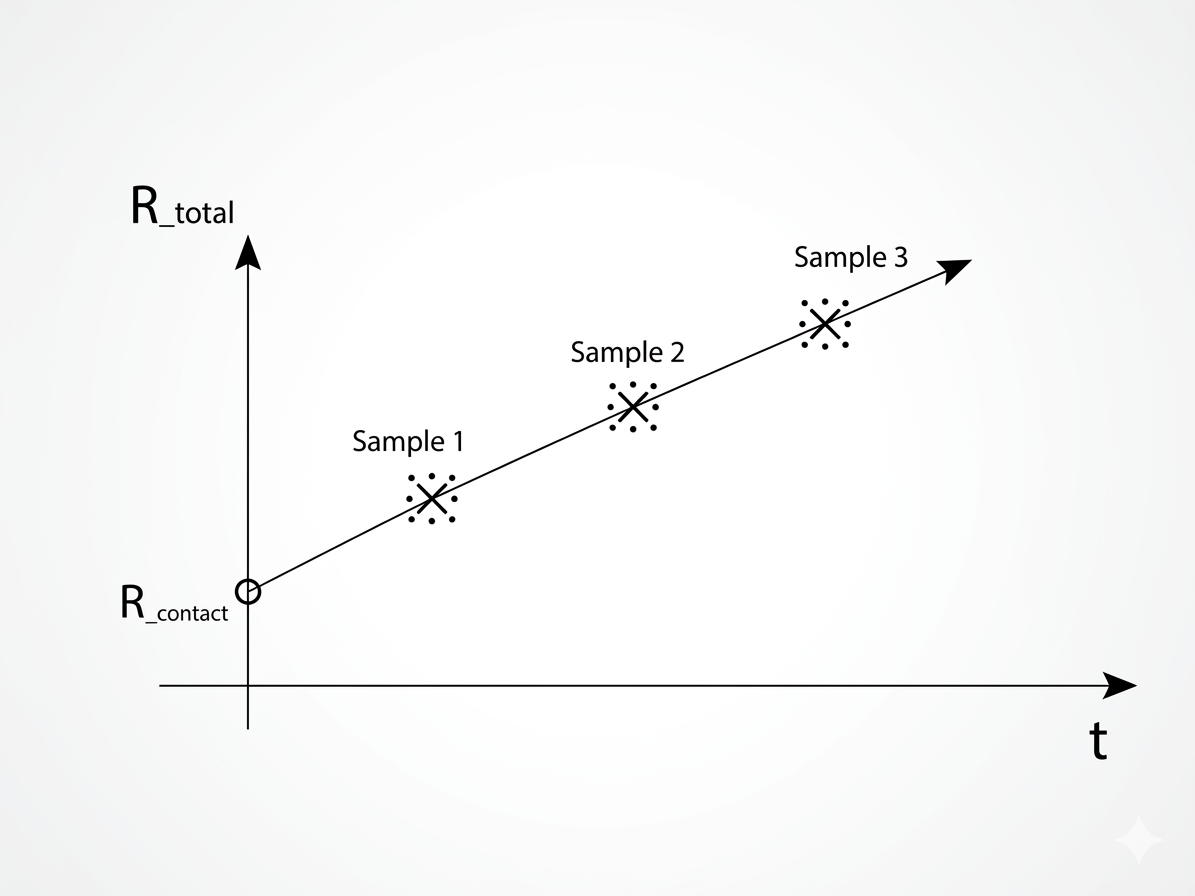

厚み依存プロットの考え方
横軸に試料厚み t、縦軸に熱抵抗 R_total をプロットすると直線関係が得られます。
- 傾き：1 / λ（熱伝導率の逆数）
- 切片：R_contact（接触熱抵抗）
この関係を利用することで、接触熱抵抗と熱伝導率を同時に分離評価できます。
測定手順
1. 試料準備
- 同一材料で複数の厚み（例：50μm、100μm、200μm）を準備 ※３点以上推奨
- 気泡やボイドを排除し、均一性を確保
2. 測定条件の統一
- 接触圧を一定にする
- 測定温度および温度差を固定
- 表面粗さ・平坦度を管理
※接触熱抵抗は圧力依存性が高いため、この条件統一が最重要ポイントです。
3. 測定
各厚みに対して熱抵抗を測定し、データを取得します。
データ解析
1. プロット作成
- 横軸：厚み t
- 縦軸：熱抵抗 R_total
2. 線形近似
最小二乗法で直線フィッティングを行います。
3. パラメータ抽出
- 傾き → 1/λ → 熱伝導率 λ
- 切片 → 接触熱抵抗 R_contact
実務上の注意点
① 接触熱抵抗の支配要因
- 表面粗さ
- 接触圧
- 材料の柔軟性
- 界面の濡れ性
同一材料でも条件により大きく変動します。
② 薄膜領域での精度
- 接触熱抵抗の影響が支配的になる
- 厚み測定誤差の影響が増大
- 非線形挙動が現れる場合あり
極端に薄いデータは外れ値として扱う判断も重要です。
熱抵抗が小さい領域での測定精度は製品の実力が試されます。
③ 線形性の確認
- 接触状態の変化
- 材料の圧縮変形
- 温度依存性
これらにより直線性が崩れることがあります。
試料自体の熱伝導率が同じということが前提です。
もし、異なる場合は線形になりません。
設計・開発への活用
接触熱抵抗
- 実装性能に直結
- TIM選定の重要指標
熱伝導率
- 材料性能の評価指標
- フィラー設計の最適化に寄与
両者を分離評価することで、材料開発と実装設計を同時に最適化できます。
まとめ
- 厚み依存プロットにより接触熱抵抗と熱伝導率を分離可能
- 実装に近い評価が可能
- TIM評価における実務的な標準手法
おわりに
TIM評価は単なる熱伝導率測定ではなく、界面を含めたシステム評価が重要です。
本手法を活用することで、より精度の高い設計判断が可能になります。
