熱流計法（Heat Flow Meter Method：HFM）とは

熱流計法（HFM：Heat Flow Meter Method）とは、試料の両面に温度差を与え、その際に試料を通過する熱流束を測定することで、 熱伝導率（Thermal Conductivity）を求める定常法の一つです。

主に断熱材や建材など、比較的低熱伝導率の材料評価に広く用いられています。
近年では熱流計の高性能化でTIMの測定にも用いられます。

測定原理

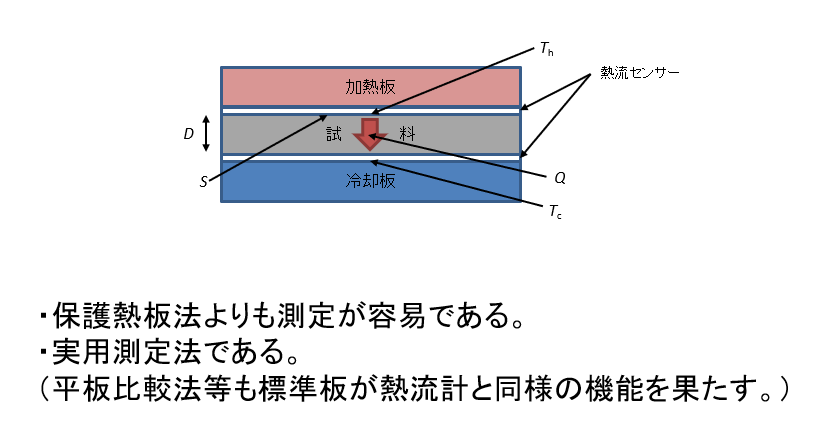

熱流計法では、試料を上下の加熱板・冷却板で挟み、一定の温度差 ΔT を与えます。
このとき、試料を通過する熱流束 q を測定することで、以下の関係式から熱伝導率 λ を算出します。

λ = (q × d) / ΔT

• λ：熱伝導率 [W/m・K]
• q：熱流束 [W/m²]（熱流計で測定）
• d：試料厚さ [m]
• ΔT：試料両面の温度差 [K]

熱流束は、試料表面に設置された熱流センサー（Heat Flux Sensor）によって直接測定されます。

測定装置の構成

一般的な熱流計法装置は、以下の要素で構成されます。

• 温度制御プレート（ホットプレート／コールドプレート）
• 熱流センサー
• 温度センサー（熱電対など）
• 試料厚さ測定機構
• 制御・解析ソフトウェア

定常状態（熱流が時間的に安定した状態）で測定を行うことが重要です。

特徴とメリット

1. 実用性の高い定常法

定常状態での測定のため、実使用環境に近い熱伝導特性を評価可能です。

2. 測定が比較的容易

• 試料加工の自由度が高い
• 測定手順がシンプル
• 構造が簡単

3. 断熱材評価に最適、近年ではTIM向けも

低熱伝導率材料（例：グラスウール、発泡樹脂など）の測定に特に適しています。
近年では熱流センサーの高感度化でTIMを測定できる装置もあります。

注意点・制約

1. 測定時間が長い

定常状態に到達するまで時間がかかるため、測定スループットは低めです。
定常法共通の制約です。

2. 接触熱抵抗の影響

試料とプレート間の接触状態が悪いと、測定誤差（過小評価）の原因になります。

3. 高熱伝導材料には不向き

金属などの高熱伝導材料では、熱流の制御や精度確保が難しくなります。

主な適用分野

• 建築用断熱材（住宅・ビル）
• 自動車用断熱部材
• 冷蔵・冷凍機器の断熱設計
• 電子機器の断熱・遮熱評価

関連規格

• ISO 8301
• ASTM C518
• JIS A 1412

まとめ

熱流計法（HFM）は、実用的な熱伝導率測定手法であり、 「実環境に近い定常熱伝導特性」を把握できる点に大きな価値があります。

一方で、接触熱抵抗や測定時間といった実務上の課題もあるため、 用途に応じて他手法との使い分けが重要です。
