レーザーフラッシュ法（Laser Flash Method）とは何か？
レーザーフラッシュ法（Laser Flash Method）は、固体材料の熱拡散率（Thermal Diffusivity）を高精度に測定する代表的な手法です。金属、セラミックス、高分子、複合材料など、幅広い材料の熱物性評価に利用されています。
本手法は、1961年に William J. Parker らによって提案された測定原理に基づいており、現在では国際規格 ASTM E1461 にも規定されています。
測定原理
レーザーフラッシュ法では、試料の一方の面に短時間のレーザーパルスを照射し、試料裏面の温度上昇を赤外線検出器で測定します。
パルス加熱後、熱は試料内部を拡散し、裏面温度が時間とともに上昇します。この温度応答曲線から、熱拡散率 α を求めます。
基本式は以下の通りです。
α = 0.1388 × D² / t1/2 - α：熱拡散率（m²/s）
- D：試料厚み（m）

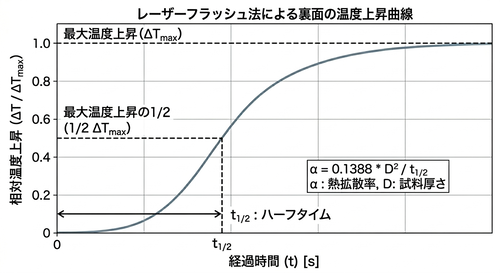

- t1/2：裏面温度が最大温度上昇の50%に達する時間、ハーフタイムと呼ばれる（s）
この式は断熱条件・瞬間加熱を仮定した理想モデルに基づきます。実際の測定では、熱損失補正モデル（Cowenモデル、Cape-Lehmanモデルなど）が適用されます。
熱伝導率との関係
レーザーフラッシュ法で直接求められるのは熱拡散率です。熱伝導率 λ は以下の関係式から算出します。
λ = α × ρ × Cp
- λ：熱伝導率（W/m·K）
- ρ：密度（kg/m³）
- Cp：比熱容量（J/kg·K）
そのため、正確な熱伝導率を求めるためには、密度および比熱の精度も重要になります。
レーザーフラッシュ法の特長
1. 測定時間が短い
1回の測定は数ミリ秒〜数秒程度で完了します。高温域でも短時間で測定できるため、温度依存性評価に適しています。
2. 広い温度範囲
室温から1000℃以上まで測定可能な装置も存在し、高温材料評価に強みがあります。
3. 接触熱抵抗の影響が小さい
非接触加熱・非接触検出であるため、接触法に比べ界面熱抵抗の影響が小さいのが特長です。
注意点・実務上のポイント
1. 試料表面処理
レーザー吸収率および放射率を安定させるため、カーボンスプレー等で表面を黒化処理することが一般的です。
2. 熱損失補正
高温域や低熱拡散材料では、放射損失の影響が無視できません。解析モデルの選択は測定精度に直結します。
3. パルス幅の影響
理想的には瞬間加熱が仮定されますが、実際のレーザーには有限のパルス幅があります。薄膜や高拡散材料では特に注意が必要です。
他手法との比較
| 項目 | レーザーフラッシュ法 | 定常法（絶対法） | 定常法（比較法） |
|---|---|---|---|
| 測定対象 | 熱拡散率 | 熱伝導率 | 熱伝導率 |
| 測定時間 | 短時間 | 長時間 | 中程度 |
| 高温対応 | ◎ | △ | △ |
| 低熱伝導材料 | 〇 | ◎ | ◎ |
用途に応じて最適な手法を選択することが重要です。
まとめ
レーザーフラッシュ法は、短時間かつ高精度に熱拡散率を測定できる優れた手法です。特に高温材料や金属・セラミックス分野で広く活用されています。
一方で、熱損失補正や比熱測定精度など、実務上の注意点も多く、装置性能だけでなく解析ノウハウが測定品質を左右します。
熱物性評価の目的（研究開発、品質管理、規格試験など）に応じて、最適な測定手法を選択することが重要です。
お問い合わせはこちら 測定サービスの詳細はこちら
