1. 概要

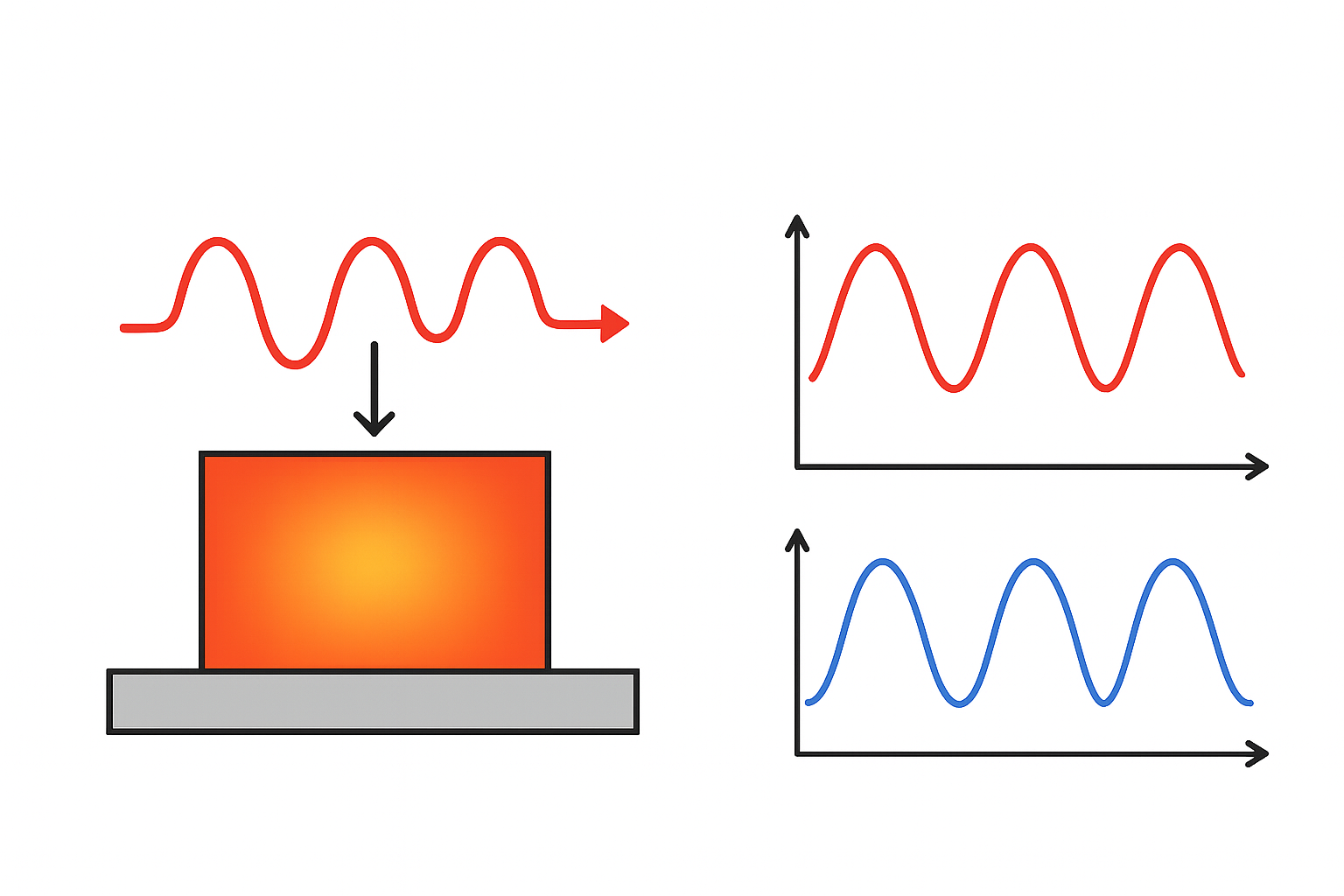

周期加熱法（Periodic Heating Method）は、試料に周期的な熱入力を与え、その応答として生じる温度振動を解析することで熱物性値を求める非定常測定法です。 周波数領域の温度応答を利用する点に特徴があり、薄膜材料、微小領域、界面熱抵抗など先端材料の評価で広く用いられています。熱拡散率等の熱輸送係数を測定する場合と比熱容量を測定する場合に大別されます。ここでは、熱輸送係数を測定する場合について解説します。
2. 測定原理
（1）加熱方式
- レーザー、ヒーター、金属薄膜を用いて周期的に加熱
- 加熱周波数の変更により、熱拡散長や熱浸透深さを制御可能
（2）温度応答の取得
- 赤外線検出による放射温度計による計測
- サーモリフレクタンス法を用いた光学的な計測
- 金属薄膜の抵抗変化を利用した計測
- 熱電対や抵抗式温度センサを利用した計測
（3）データ解析
温度振幅および位相差（位相遅れ）を周波数ごとに取得し、熱拡散方程式の周波数解とフィッティングすることで熱拡散率・熱伝導率・熱浸透率等を算出します。
3. 主な用途
① 薄膜材料の熱拡散率・熱伝導率測定
熱浸透深さを任意に制御できるため、ナノ〜マイクロメートル厚の薄膜の物性評価に適しています。（周期加熱サーモリフレクタンス法等）
② 界面熱抵抗評価
多層構造や膜／基板界面の影響を断面のマッピング測定による位相遅れの変化から解析でき、パワーデバイスやTIM材料の研究開発で重要な測定手法です。（周期加熱サーモリフレクタンス法等）
③ 微小領域の局所熱物性評価
マッピング計測が可能な計測システムでは、結晶粒界や局所欠陥などの熱特性のばらつきを可視化できます。（周期加熱サーモリフレクタンス法等）
④ 熱拡散率の異方性評価
加熱点と検出点を自由に動かすことができ、試料端面の影響を受けにくいため、グラファイトシートやCFRPやセルロースファイバーシートなどの異方性のある材料の測定が可能です。（スポット周期加熱放射測温法等）
4. 特徴とメリット
■ メリット
- 非破壊・非接触計測が可能（光学式）
- 周波数スキャンにより熱浸透深さを調整できる
- 薄膜・界面・微小領域など従来手法が困難な対象に対応
- 端面の影響を受けにくい
- 異方性のある試料の測定が可能
- マッピング測定が可能
- 試料サイズの自由度が高い
- 周波数に応じた強力なノイズフィルターが利用できるためS/Nを高めやすい
■ 注意点・デメリット
- 解析モデルが複雑で高度なフィッティングが必要な場合がある
- 位相差を求めるためのデバイスが必要で価格が高くなる場合がある
- 位相遅れにデータが集約されるため解析に注意が必要な場合がある
5. 代表的な測定装置
- サーマルマイクロスコープ（周期加熱サーモリフレクタンス法）
- サーモウェーブアナライザ（スポット周期加熱放射測温法）
- 3ω法（周期加熱法の一種、金属薄膜ヒーターを使用）
- 2ω法（周期加熱法の一種、温度検出にサーモリフレクタンス法を使用）
- レーザーPIT（周期加熱法の一種、加熱にレーザー、温度検出に熱電対を使用）
6. 他測定法との比較
| 測定法 | 特徴 | 対応厚み | 主な用途 |
|---|---|---|---|
| フラッシュ法 | パルス加熱に対する温度応答を測定して熱拡散率を求める | 数10 µm〜mm | 樹脂、金属、セラミックスバルク |
| パルス加熱サーモリフレクタンス法 | 超高速レーザーを用いた薄膜測定 | 数µm以下 | 薄膜材料 |
| 周期加熱法 | 位相遅れ、周波数応答解析、測定の柔軟性が高い | サブミクロン～数mm | 薄板、薄膜、微小領域 |
| 定常法 | フーリエ則に従った測定法、試料に接触して測定できる | 0.1〜20 mm | TIM、樹脂、ゴム |
7. まとめ
周期加熱法は、異方性試料、薄板試料、薄膜等の熱特性評価に不可欠な非定常法です。測定のフレキシビリティが高く、高精度な熱拡散率・熱伝導率・界面熱抵抗の取得が可能となり、半導体、パワーデバイス、TIM材料の研究開発に広く用いられています。
