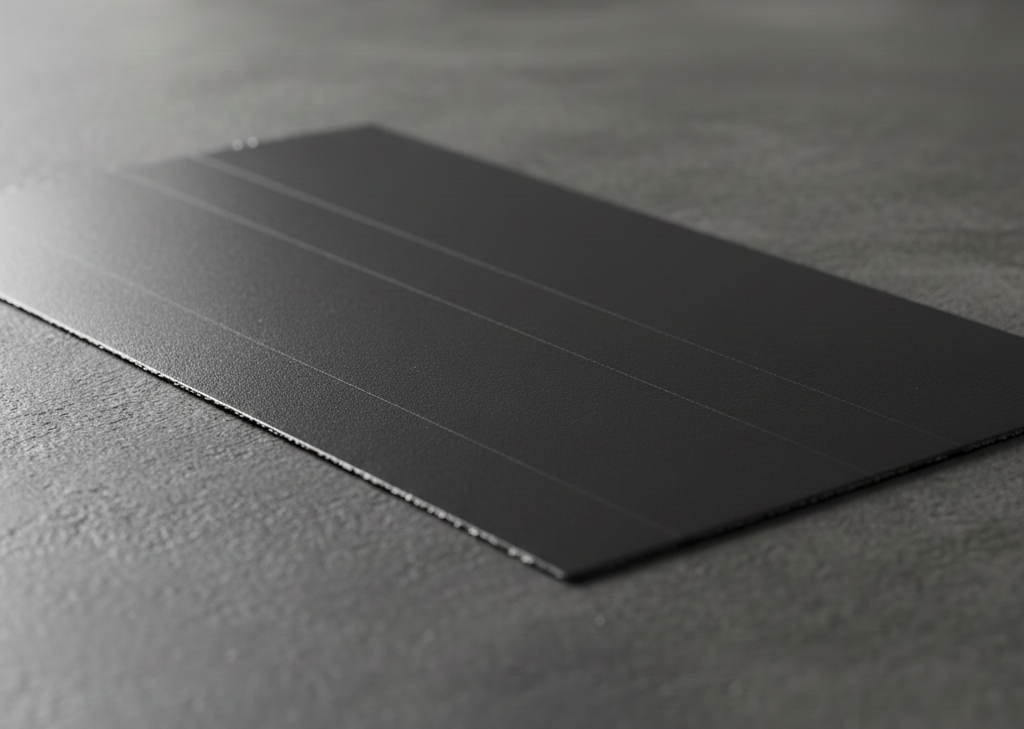

グラファイトシート（Graphite Sheet）は、スマートフォン、タブレット、5G通信デバイス、車載ECUなど、 高発熱・小型化が進むエレクトロニクス製品に広く採用される放熱部材です。 本記事では、グラファイトシートの熱伝導メカニズム、放熱設計におけるメリット、そして実装時のポイントを体系的に解説します。
1. グラファイトシートの構造と熱伝導特性
■ 層状構造による極めて高い面内熱伝導率
グラファイトシートは「炭素原子が平面方向に整列した多層構造」を持ち、その面内方向に極めて高い熱伝導性を示します。 一般的な特性範囲は以下のとおりです。
- 面内熱伝導率：400〜1800 W/m·K
- 厚み方向熱伝導率：10〜30 W/m·K 程度
この強い異方性により、発熱源の熱を面内方向へ迅速に拡散し、温度ピーク（ホットスポット）を緩和することができます。
■ 厚みが薄く、柔軟性が高い
厚みは通常 10〜100 µm 程度と非常に薄く、可撓性に優れています。 曲面デバイスや狭小空間でも使用できる点が、従来の金属板や放熱シートでは得られないメリットです。
2. グラファイトシートの放熱メカニズム
■（1）面内方向に熱を拡散し、温度の均一化を図る
グラファイトシートの放熱の本質は「熱拡散」です。 発熱源直上に配置することで、熱がシート全体に広がり、表面温度を均一化します。 これにより局所的な過熱（ホットスポット）を大幅に低減します。
■（2）広い表面積へ熱を逃がす
熱がシート全体に広がることで、空気や筐体・フレームなど広い面に熱を放散できます。 金属筐体やヒートスプレッダとの併用で、より効率的な排熱が可能になります。
■（3）部品間の温度ムラを緩和する「熱拡散層」として機能
筐体側へ熱を逃がすだけでなく、内部の温度バランスを整える役目も果たします。 近年のスマートフォンが薄型化しながら発熱を抑えられている理由のひとつが、この熱拡散層としてのグラファイトシートです。
3. グラファイトシートの主な用途
- スマートフォン、タブレット、ウェアラブル機器の放熱
- 車載電子部品（ECU、インバータ、小型制御基板）
- 5G/通信機器のプロセッサ周辺
- ノートPC・薄型モバイル端末
- LED照明の熱管理
- 各種プロセッサ・ASIC・FPGAの熱拡散層
4. グラファイトシートの効果を最大化する使い方
■ 発熱源に密着させる（貼付部位の最適化）
CPU、PMIC、RFモジュールなど「発熱源直上に配置する」ことが基本です。 熱拡散距離を最短化することで、最大の効果を引き出します。
■ ヒートスプレッダ・筐体と連携させる
金属シェルやヒートスプレッダと組み合わせることで、 面内拡散 → 筐体への伝熱 → 外部放熱 という流れが成立し、シート単体よりも冷却性能が大幅に向上します。
■ 異方性を理解したレイアウト設計
グラファイトシートは面内方向に強い熱伝導性を持つため、熱拡散したい方向を面内方向とすることが重要です。 シートの向きが適切でない場合、期待した拡散効果が得られにくくなります。
■ 折り曲げ・積層時の注意
折り曲げ部で微細な欠損が生じると熱抵抗が上昇します。 また、積層する場合は界面熱抵抗が支配的になるため、高熱伝導材料による接着が有効と考えられます。
5. 測定面から見た注意点：熱伝導率は異方性を持つ
グラファイトシートの熱特性を測定する際は、面内と厚み方向の熱伝導率を区別して評価する必要があります。 一般的には、以下の測定法が推奨されます。
- 面内方向：周期加熱法
- 厚み方向：周期加熱法、フラッシュ法
薄板・シート材料の評価には、非定常法のメリットが大きく、再現性の高いデータ取得が可能です。
まとめ
グラファイトシートは、極めて高い面内熱伝導率と柔軟性を持ち、現代のエレクトロニクス放熱に欠かせない材料です。 その放熱メカニズムは「面内方向の高速熱拡散」にあり、ホットスポット低減や筐体冷却に大きな効果を発揮します。 適切な貼付位置、レイアウト、材料との組み合わせによって、冷却性能を最大限に引き出すことができます。
