こんにちは。テツです。
梅雨前のさわやかな季節、スポーツするには良い季節ですね。
ただし、すでに夏日になるほどの暑さ、
加えて紫外線は強いので、体調管理と肌のケアは十分に注意しましょう。
今回は、セラミックスの1種である「ベリリア」を測定する機会がありましたので報告します。
皆さんは、「ベリリア」をご存知でしょうか?
私は知らなかったので調べてみました。
■ ベリリア
化学式 BeOで示されるベリリウム(参考:Wiki)の酸化物。
※熱伝導率は、代表値。
熱伝導率が高く、電気絶縁性が良好なので、放熱用の電気回路に使われているようですが、
毒性があるため、窒化アルミニウムなどに変わっているようです。
◇ - ◇ - ◇ - ◇ - ◇
毒性があるということで、一瞬躊躇(ちゅうちょ)しましたが、
研究者魂を奮い立たせ、ベリリアの真の熱物性値を究明すべく
いざ測定を決意しました。
※固体の状態では無害です。
※粉末の状態で吸引してしまうと危険なため、加工(研磨)は厳禁。
測定に使用した装置は、サーモウェーブアナライザTA35
測定試料は、ベリリア(φ12mm、t=1.5mm、純度99.5%)です。

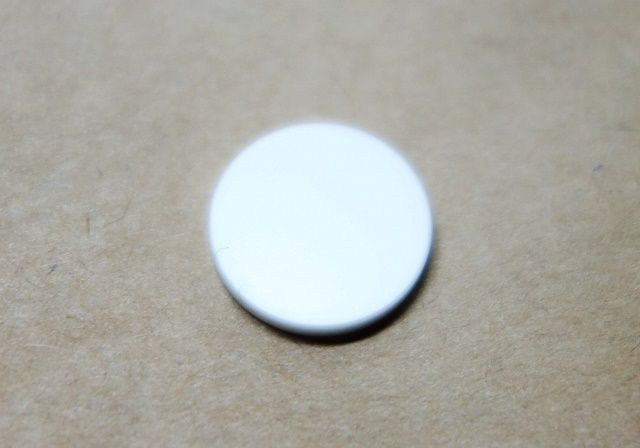

ベリリア_黒化前

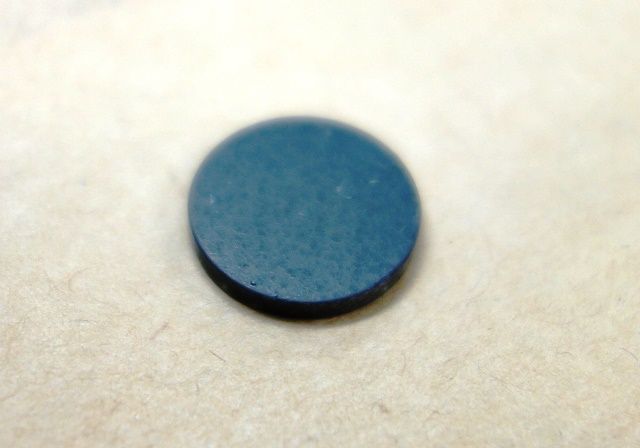

ベリリア_黒化後

◇ - ◇ - ◇ - ◇ - ◇
熱拡散率の測定結果は・・・
上表の値を、比熱と密度(文献値)を用いて、熱伝導率に換算すると・・・
ベリリアは、セラミックスのなかではもっとも熱伝導率の高いものの1つになります。
金属ではアルミと同程度の熱伝導率です。
また、同じベリリアでも、測定温度や製造方法、純度などの違いにより
物性値は変化します。
今日測定した試料・条件では、後述のベリリアの代表値よりも
若干低めの値を示しました。
他にも興味が沸くような試料であれば、多少危険を冒しても測定する所存です。
これは? という試料がございましたら、お気軽にお問い合わせください。
※本当に危険(有害)なものは引き受けられません。あしからず。
(著:テツ)
梅雨前のさわやかな季節、スポーツするには良い季節ですね。
ただし、すでに夏日になるほどの暑さ、
加えて紫外線は強いので、体調管理と肌のケアは十分に注意しましょう。
今回は、セラミックスの1種である「ベリリア」を測定する機会がありましたので報告します。
皆さんは、「ベリリア」をご存知でしょうか?
私は知らなかったので調べてみました。
■ ベリリア
化学式 BeOで示されるベリリウム(参考:Wiki)の酸化物。
熱伝導率 | 260 [ W/mK ] |
---|---|
特徴 | 高熱伝導率 電気絶縁が良い 毒性あり |
用途 | 回路基板 ヒートシンク ガスレーザー管 中性子減速材 |
熱伝導率が高く、電気絶縁性が良好なので、放熱用の電気回路に使われているようですが、
毒性があるため、窒化アルミニウムなどに変わっているようです。
◇ - ◇ - ◇ - ◇ - ◇
毒性があるということで、一瞬躊躇(ちゅうちょ)しましたが、
研究者魂を奮い立たせ、ベリリアの真の熱物性値を究明すべく
いざ測定を決意しました。
※固体の状態では無害です。
※粉末の状態で吸引してしまうと危険なため、加工(研磨)は厳禁。
測定に使用した装置は、サーモウェーブアナライザTA35
測定試料は、ベリリア(φ12mm、t=1.5mm、純度99.5%)です。
ベリリア_黒化前

ベリリア_黒化後

◇ - ◇ - ◇ - ◇ - ◇
熱拡散率の測定結果は・・・
測定試料 | 熱拡散率 [ ×10-6m2s-1 ] | |
---|---|---|
水平方向 | 垂直方向 | |
ベリリア | 75.1 | 78.0 |
上表の値を、比熱と密度(文献値)を用いて、熱伝導率に換算すると・・・
測定試料 | 熱伝導率 [ W/mK ] | |
---|---|---|
水平方向 | 垂直方向 | |
ベリリア | 233 | 242 |
ベリリアは、セラミックスのなかではもっとも熱伝導率の高いものの1つになります。
金属ではアルミと同程度の熱伝導率です。
また、同じベリリアでも、測定温度や製造方法、純度などの違いにより
物性値は変化します。
今日測定した試料・条件では、後述のベリリアの代表値よりも
若干低めの値を示しました。
物質名 | 熱伝導率 [ W/mK ] | 備考 |
---|---|---|
アルミナ | 29 | セラミックス、市販品 |
ベリリア | 260 | セラミックス、市販品 |
炭化ケイ素 | 270 | セラミックス |
窒化アルミニウム | 285 | セラミックス |
アルミ | 237 | 金属 |
金 | 293 | 金属 |
他にも興味が沸くような試料であれば、多少危険を冒しても測定する所存です。
これは? という試料がございましたら、お気軽にお問い合わせください。
※本当に危険(有害)なものは引き受けられません。あしからず。
(著:テツ)
