どうも初めまして。
今回のブログを担当する「ノグッチャン」です。

主に、ソフトの設計・開発や依頼測定を担当しています。
今後とも、よろしくお願いいたします。


さて、前回のブログでは「カトチャン」が
『熱物性測定 ～狙った箇所をどのくらいピンポイントで測定できるか～』
と紹介していましたが、
今回は、逆に「試料の熱物性の均質性が見たい」という方のために、
“分布測定で材料の均質性を検証”してみようと思います。

これまでにも、分布測定の結果は本ブログでご紹介してきましたが、
ホントに“熱拡散率の変化により分布が変化”しているのか？？
というのを、まだ紹介していなかったので、
サーモウェーブアナライザＴＡ３を使用して、
実際に分布測定の検証をしていきたいと思います。

と言っても、熱拡散率が分かっている試料でないと検証が出来ない・・・

どうやって検証しよう？？

ん～

・・・。

・・・・・・・・・。

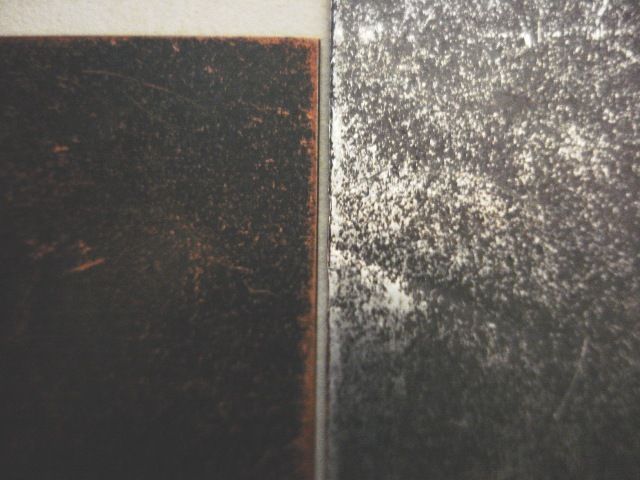

とりあえず、別々の試料を並べてみました。
使用したのは、銅（Cu）とアルミニウム（Al）です。
色味を見れば一目瞭然ですが、左が銅（Cu）で右がアルミニウム(Al）です。



上記サンプルの分布の測定をしていきます。

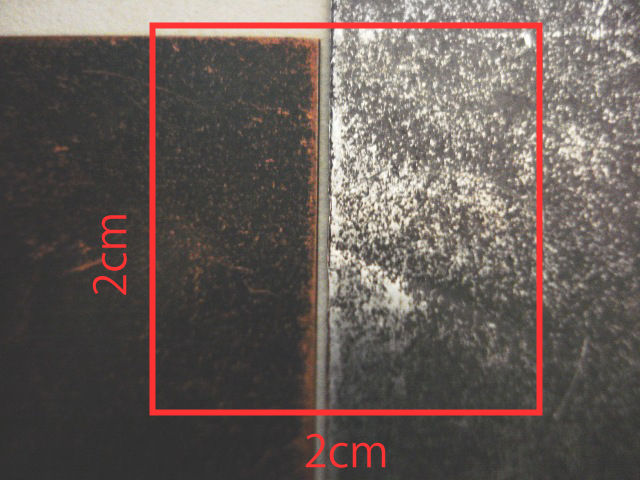

測定領域は下記画像をご覧ください。




　　　　　　・
　　　　　　・
　　　　　　・

さて、測定ができました！




※左側が銅（文献値：117×10^-6m²s^-1）
　 右側がアルミ（文献値：96.8×10^-6m²s^-1）


なんとか違いが見れましたね。

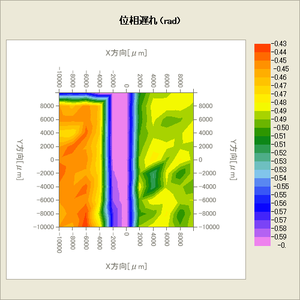

上の分布図は、位相遅れの分布です。
相対的な比較になりますが、
-----------------------------------------------------------
赤色に表示されているところが、相対的に熱拡散率が高いところ
緑色に表示されているところが、相対的に熱拡散率が低いところ
-----------------------------------------------------------
です。

文献値通り、銅(Cu)の部分は赤色、アルミ(Al)の部分は緑色に表示されているのが分かります。

ということで、
分布測定の検証は成功です！！


今回は検証ということで、簡単な試料を選んで測定しましたが、
実際は、
■フィラーが入った試料
■製造する過程で均質性がありそうな試料
を測定すると有効でしょう。

以上、ノグッチャンでした。


（著：ノグッチャン）
