さて、今回のテーマは、「試料温度の違いによる測定」です。
当社の熱物性測定装置「サーモウェーブアナライザTA」をお使いの方は、
既にご存知かと思いますが、
TAには、オプションとして 「ヒーター機能」 の搭載が可能です。
今回は、このヒーターの機能を使った測定事例を紹介したいと思います。
ちなみにですが・・・
以前は、温度を制御する機械は外付けで、
手動での操作が必要でした。
ですが、去年の夏に装置のマイナーチェンジをおこなった際に、
温度を制御する機械は、装置内部に組み込まれて、
操作もPC上(ソフト)で、簡単にできるようになりました。
写真は、マイナーチェンジ後のTA35です。
さて、さっそく測定に参りましょう。
今回測定する試料は「銅(Cu)」です。
厚みは、515 [μm] です。
まず室温での測定をおこないます。(室温:約30℃)

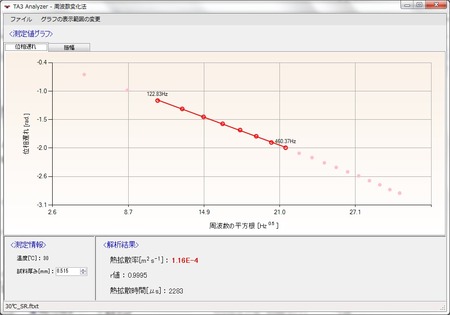

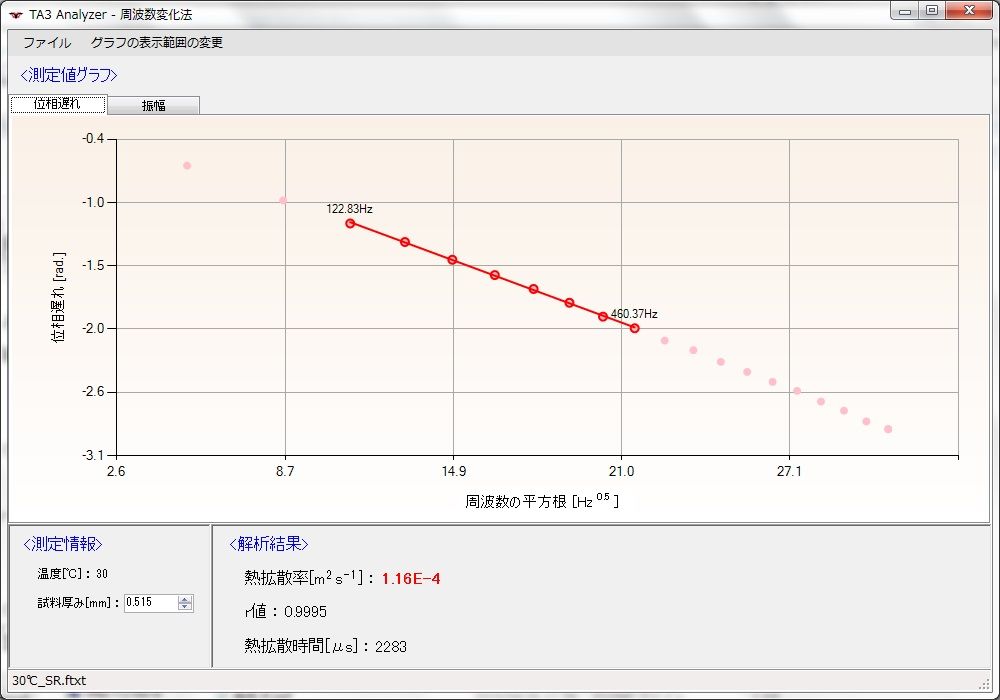

測定結果は・・・
熱拡散率で、116 [×10-6m2s-1] になりました。
続いて、温度を300℃まで上げ、
試料(Cu)が300℃の時の熱拡散率を測定します。

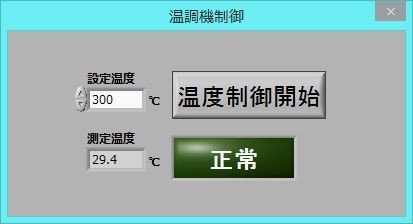

温度を 300℃に設定し、温度制御開始ボタンをクリック!
温度が上がるまで、しばらく休憩です♪♪
300℃まで上がりました。
測定温度には、300℃ と表示されています。
温度が安定したら、いざ測定開始。

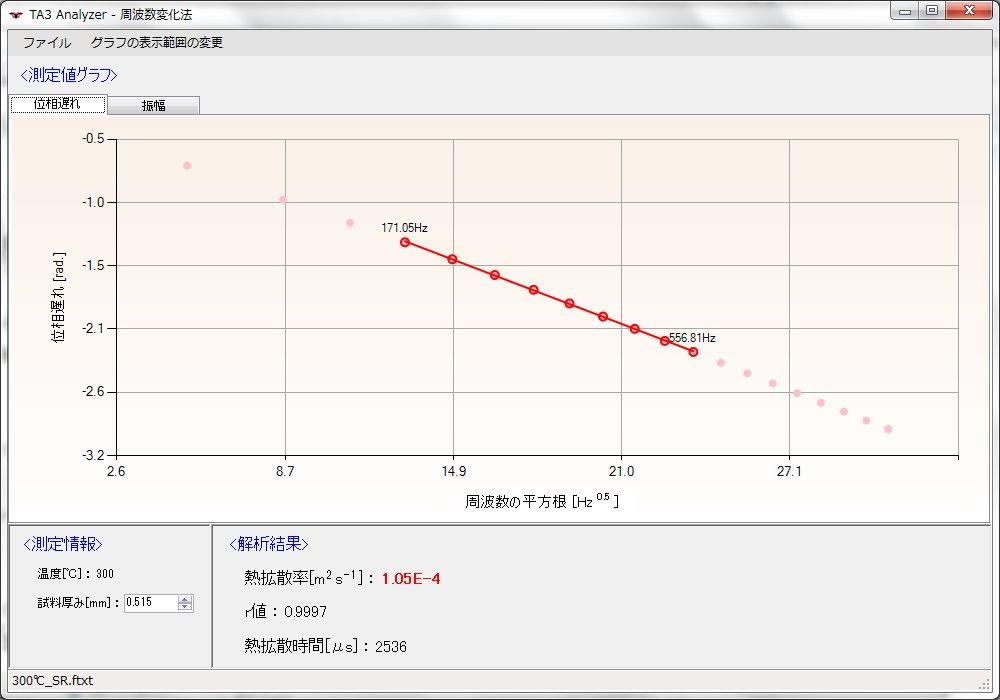

300℃での測定結果は・・・
300℃での熱拡散率の測定結果は、105 [×10-6m2s-1] となりました。
今回の測定結果と文献値とを比較すると・・・
文献値と比較しても、ほぼ同一の値となりました。
妥当な結果と言えるでしょう。
◇ - ◇ - ◇ - ◇ - ◇
現状、対応可能な測定温度範囲は、室温~300℃ となっております。
温度を変化させた状態での、試料の熱伝導の変化に興味のある方は
お気軽にお声掛けください。
また、5/20~5/22の三日間
幕張メッセで開催される「テクノフロンティア2015」に、当社も出展しております。
そちらでも質問をお受けします。
お越しの際は、当社ブースにお立ち寄りくださいませ。
※運が良ければサーモマンに会えるかも♪
(著:ノグッチャン)
皆さんGWはいかがでしたか?
休暇を満喫できたでしょうか?
長いとこだと10連休以上あるようですね。
うらやましい限りです。
・・・いや、その分休み明けの出勤が憂鬱になりそう(;一_一)
さて、今回のテーマは、「試料温度の違いによる測定」です。
当社の熱物性測定装置「サーモウェーブアナライザTA」をお使いの方は、
既にご存知かと思いますが、
TAには、オプションとして 「ヒーター機能」 の搭載が可能です。
今回は、このヒーターの機能を使った測定事例を紹介したいと思います。
ちなみにですが・・・
以前は、温度を制御する機械は外付けで、
手動での操作が必要でした。
ですが、去年の夏に装置のマイナーチェンジをおこなった際に、
温度を制御する機械は、装置内部に組み込まれて、
操作もPC上(ソフト)で、簡単にできるようになりました。
写真は、マイナーチェンジ後のTA35です。
さて、さっそく測定に参りましょう。
今回測定する試料は「銅(Cu)」です。
厚みは、515 [μm] です。
まず室温での測定をおこないます。(室温:約30℃)
測定結果は・・・
熱拡散率で、116 [×10-6m2s-1] になりました。
続いて、温度を300℃まで上げ、
試料(Cu)が300℃の時の熱拡散率を測定します。
温度を 300℃に設定し、温度制御開始ボタンをクリック!
温度が上がるまで、しばらく休憩です♪♪
300℃まで上がりました。
測定温度には、300℃ と表示されています。
温度が安定したら、いざ測定開始。
300℃での測定結果は・・・
300℃での熱拡散率の測定結果は、105 [×10-6m2s-1] となりました。
今回の測定結果と文献値とを比較すると・・・
測定温度 | 熱拡散率 [×10-6m2s-1] | 文献値との差 | |
---|---|---|---|
実測値 | 文献値 | ||
室温: 30℃ | 116 | 117 | ▲0.8% |
高温: 300℃ | 105 | 103 | 1.9% |
文献値と比較しても、ほぼ同一の値となりました。
妥当な結果と言えるでしょう。
◇ - ◇ - ◇ - ◇ - ◇
現状、対応可能な測定温度範囲は、室温~300℃ となっております。
温度を変化させた状態での、試料の熱伝導の変化に興味のある方は
お気軽にお声掛けください。
また、5/20~5/22の三日間
幕張メッセで開催される「テクノフロンティア2015」に、当社も出展しております。
そちらでも質問をお受けします。
お越しの際は、当社ブースにお立ち寄りくださいませ。
