今回は、「強制対流を用いた熱対策の効率化」というテーマで、実験を行いました。


■参考 「強制対流とは・・・」
熱源のほかに、人為的、機械的な外部からのはたらきかけによって生じる対流。
(⇔ 自然対流)


<下調べ>
室内温度は25℃。

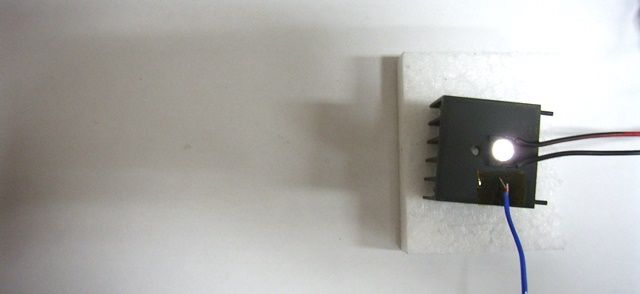

ヒートシンクに付けたLEDを点灯させます。
机の方に熱が逃げないように、机とヒートシンクの間に
発泡スチロールの板を挟んであります。

131129-1

ヒートシンクの温度を、熱電対で測定しました。
定常状態で約40℃ になりました。


<実験1>

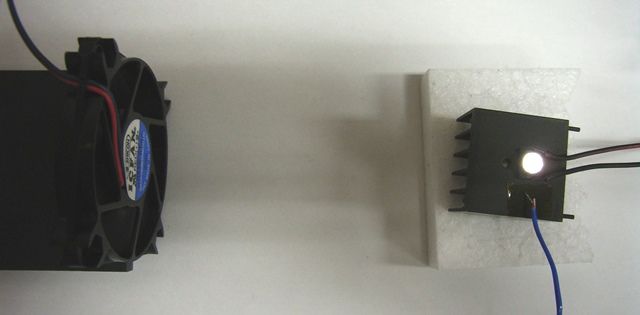

ヒートシンク&LEDから少し離した場所にファンを置き、
それによって起こった風によって
ヒートシンク&LEDを冷やすようにしました。

131129-2

ヒートシンクの温度を測定すると、定常状態で約30℃ になりました。


<実験2>

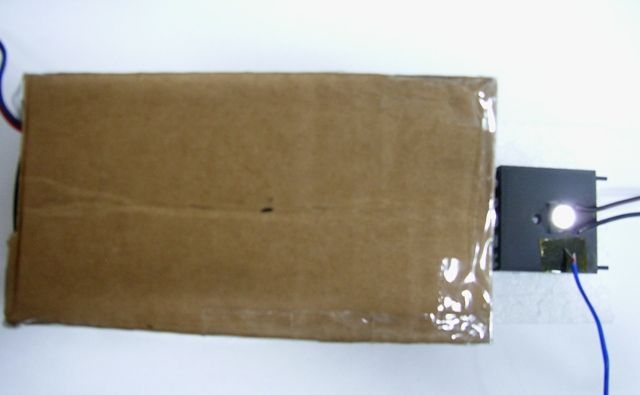

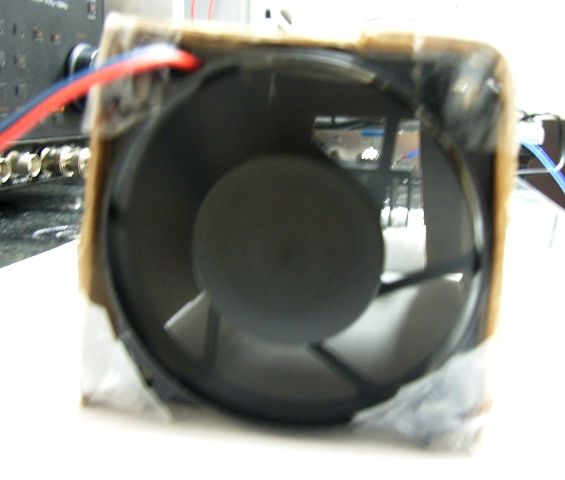

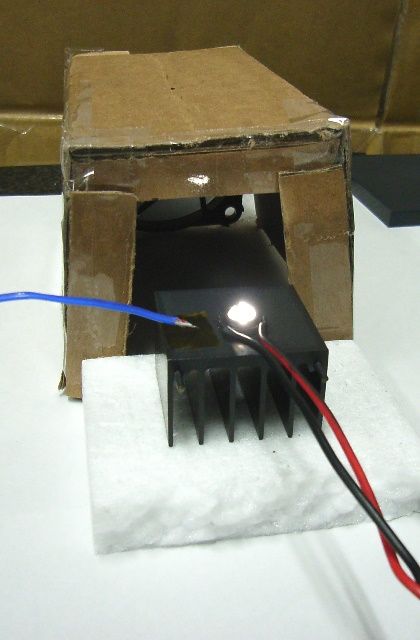

更に、ファンとヒートシンク&LEDの間にダンボールで作ったトンネルを被せ、
ファンが起こした風を効率よく、ヒートシンク&LEDに当たるようにしました。

131129-3
131129-4
131129-5

ヒートシンクの温度は、定常状態で約27℃ となり、
室温とさほど変わらない温度になりました。


まとめると・・・



室温
25℃

ヒートシンク上でLEDを点灯させた状態<下調べ>
40℃

上記にファンで風を当てた状態<実験1>
30℃

上記よりも、さらに効率よく風を当てた状態<実験2>
27℃

以上の結果から、
単純にファンをつけても放熱はできますが、
風の流路も考慮すれば、さらに放熱することが可能であるとわかります。


強制対流を用いた熱設計では
風の経路の他に、

◇筐体の風が通る穴のサイズによる違い
◇発熱体をファンの吐出側に置くか吸気側に置くかの違い
◇発熱体とファンの位置関係の違い

などを考慮すると、さらに効率的な放熱ができるようになります。



(著:アワノッチ)
