どうもご無沙汰しております。
ハドソン研究所の「カトちゃん」です。

今回は、『高熱伝導シートの性能確認実験』というお題で、
実験の内容と結果をお伝えします。

今回の実験のために、高熱伝導シート(公称 50[W/m・K])を用意しました。
これは、誰でも購入できる一般的なものです。

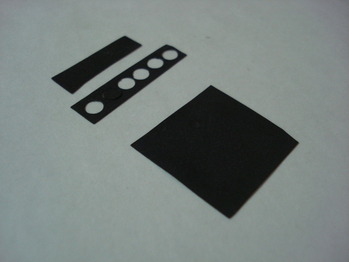

高熱伝導シート

高熱伝導シートの公称スペックはコチラ
     ↓↓↓
―――――――――――――――――
・サイズ: 30mm×30mm×0.2mm
・熱伝導率:50[W/m・K]
―――――――――――――――――


ベテルの熱物性測定装置「サーモウェーブアナライザTA3」で
測定できるのは「熱拡散率」なので、
まずは熱伝導率(公称スペック値)から、熱拡散率を予想する必要があります。

<参考>
熱拡散率(wiki): http://ja.wikipedia.org/wiki/温度拡散率
熱伝導率(wiki): http://ja.wikipedia.org/wiki/熱伝導率


熱伝導率と熱拡散率は、次式の関係があります。

 ※ 熱伝導率 = 熱拡散率 × 比熱 × 密度

この実験にあたって、ベテル内で比熱と密度を測定しました。


比熱と密度の測定値は、下記の通り。
――――――――――――――――
◆ 比熱:0.829 [J/g・deg]
◆ 密度:2.45 [g/cm3]
――――――――――――――――

上記の測定値を使って、想定される熱拡散率を計算すると・・・

50(熱伝導率)÷ 0.829(比熱)÷ 2.45(密度)= 24.57(熱拡散率)

本当に公称スペックを満たしているならば、
高熱伝導シートの熱拡散率は、約 25 [×10-6m2s-1] になるはずです。

参考までに、この熱拡散率は、金属タンタル(Ta)とほぼ同等です。
※ タンタルの熱拡散率は、24.6 [×10-6m2s-1]。
(参照:新編 熱物性ハンドブック)


では、サーモウェーブアナライザTA3を使用して、実測してみます。
本当に、このスペック(50[W/m・K])を満たしているのでしょうか?



さっそく検証してみます。


・・・と、その前に。

公称スペック値の 熱伝導率:50[W/m・K] は、どの方向の熱伝導率なのか?


機能性材料、特に今回のような高熱伝導シートでは、
平板を静置した状態での、厚さ(Z)方向と面内(XY)方向とでは、
まったく熱伝導率が異なります。

この関係を「熱的異方性」といい、
「熱的異方性」の、XYZ方向の熱伝導率をうまく組み合わせることで、
より有効な放熱ができることになります。


今回使用している高熱伝導シートの公称スペックには
どの方向の熱伝導率なのか記載がありません。

ただ、使用用途には
――――――――――――――――――――――――
◆ 放熱部と発熱体の間に入れて、熱を伝導させる。
――――――――――――――――――――――――
とだけ、記載がありました。

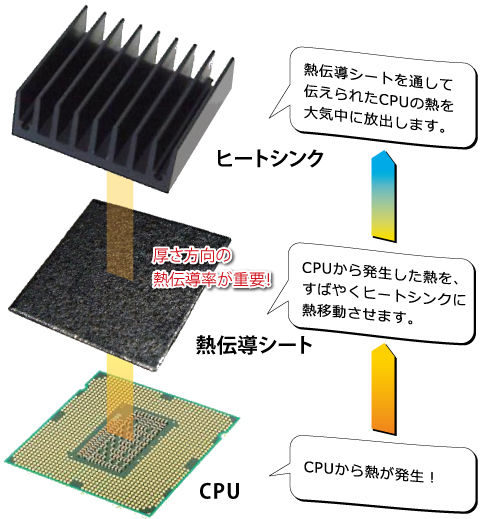

下図のような感じでしょうか?


高熱伝導シートのおもな使用用途




上の図では、ヒートシンク(放熱部)とCPU(発熱体)の間に
高熱伝導シートをはさんで、冷却効果を高めています。


そうなると・・・
CPU(発熱体)からヒートシンク(放熱部)への熱伝導を良くしたいはずなので、
「面内方向よりも厚さ方向の熱伝導率が高い」と、多分に推測できます。


では、厚さ(Z)方向と面内(XY)方向の両方向の
熱拡散率を測定してみることにします。

※ X方向とY方向は、材料の性質上、同じであると想定できるので、
  今回はあえてX方向のみの測定としました。


まずは、熱伝導率が高いと想定できる「厚さ(Z)方向」から
測定をおこないます。




.......測定中.......





結果は・・・




うーん。。。。(-_-;)

―――――――――――――――――――――
◇ 厚さ方向の熱拡散率: 5.2 [×10-6m2s-1]
―――――――――――――――――――――
熱伝導率に換算すると、10.6 [W/m・K] ぐらいです。



も、もしかすると面内(XY)方向が高いのか???

ということで、今度は面内(XY)方向の測定を行ってみます。




.......測定中.......





結果は・・・。




―――――――――――――――――――――
◇ 面内方向の熱拡散率: 1.2 [×10-6m2s-1]
―――――――――――――――――――――
熱伝導率に直すと、2.44 [W/m・K] ぐらいです。



50[W/m・K]には、ほど遠い値ですね・・・・




この実験には丸2日を費やし、繰り返し測定をおこないました。
たくさん再測定をしました。

でも、ほぼ同じ測定結果。

ですので、私カトちゃんのプライドにかけて、ベテル装置の信頼性にかけて、
測定結果に間違いはないはずです。



―――――――――――――――――――――――――――――――――――――
□ 結 論 □
―――――――――――――――――――――――――――――――――――――
今回の実験では、残念ながら、製品に記載されている値よりも、
実際に測定した値が大幅に低い、という結果になりました。


◆公称スペック値: 50 [W/m・K]
◇ベテル測定値:(厚さ方向) 10.6 [W/m・K]、(面内方向) 2.44 [W/m・K]


5分の1ぐらいの性能しか出ていません。

これには、いくつか理由が考えられます。
--------------------------------------------
・測定方法による違い
・測定装置による違い
・製造時のバッチの違い
・たまたま違うスペックの製品が手元に届いた?
--------------------------------------------
などが、(ちょっと無理矢理ですが)考えられる原因でしょうか。


ちなみに、この製品に関しては、
製造元のメーカーHPでも詳細なデータシートが見つからず、真相は藪の中です。
国外メーカー製とだけ付け加えておきます。
―――――――――――――――――――――――――――――――――――――

さらに、誤解がないように付け加えますと、
今回は残念な結果になりましたが、
市販されているほとんどの高熱伝導シートは、
公称スペック値の性能を、きちんと満たしているものばかりだと思われます。

特に、国内メーカさんの製品は、さすが日本製! と世界に胸を張れるものです。
(ベテルの過去の測定実績(シート数100種)からも、裏付けが取れています)

でも、国外メーカさんの製品ですと・・・
なかには、「ん?」というようなものもないわけではありません。

まじめに頑張っていらっしゃる国内メーカーさんが、
誤解を受けることがないよう、付け加えておきます。



以上
